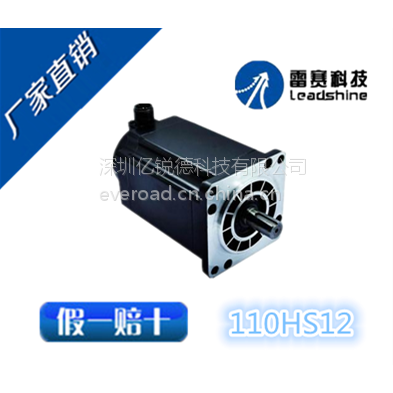

| 加工定制：否 | 品牌：雷赛Leadshine | 型号：110HS12 |
| 产品认证：CE |
110系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体制造，采用******的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区
步距角精度 | 0.09°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 1000VAC 1min |
径向跳动 | 0.025 mm MAX(负载5N） |
轴向跳动 | 0.075 mm MAX(负载10N） |
型号 | 保持转矩（N·M） | 额定电流（A） | 转动惯量（kg·cm2) | 定位转矩 | 机身长（mm) | 重量（kg） |
110HS12 | 12 | 6 | 4.8 | 0.45 | 99 | 4.9 |
110HS20 | 20 | 6 | 10.9 | 0.6 | 150 | 8.4 |
110HS28 | 28 | 6.5 | 16.2 | 0.75 | 201 | 11.7 |
电气连接
引线接法
单位：mm
